Обзор на ленточно-делительные станки SAWLINE

Почти каждое деревообрабатывающее производство имеет в своём арсенале ленточно-делительные и ленточнопильные станки.

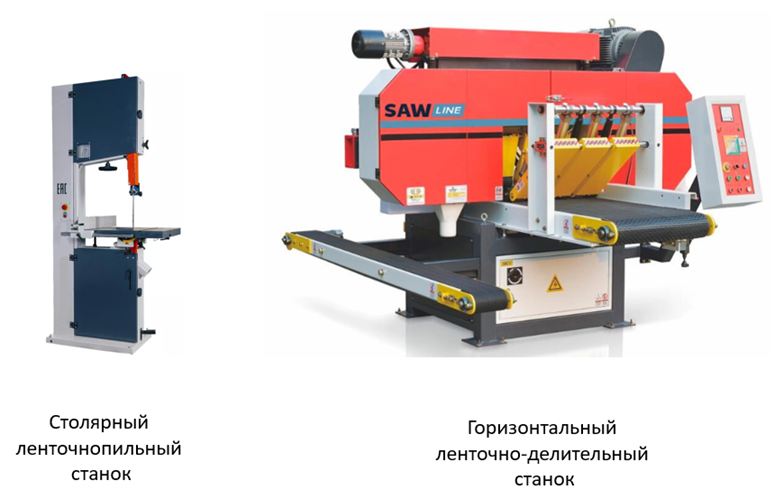

Нужно сразу оговорится, что в нашем обзоре речь пойдет именно о ленто-делительных промышленных станках, а не о вертикальных ленточнопильных станках, которые особо широкое применение нашли в столярных цехах.

Особое распространение ленточно-делительные станки получили при использовании на производствах по получению различных видов погонажных изделий, выполняя функцию деления доски на 2-3 заготовки для дальнейшей обработки на четырёхстороннем станке.

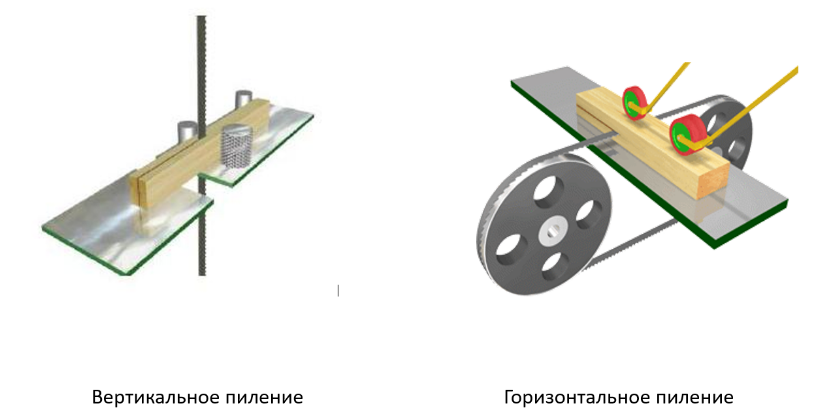

Ленточно-делительные станки по типу исполнения бывают:

· Горизонтальные (пиление в горизонтальной плоскости)

· Вертикальные (пиление в вертикальной плоскости)

Горизонтальные в свою очередь могут быть:

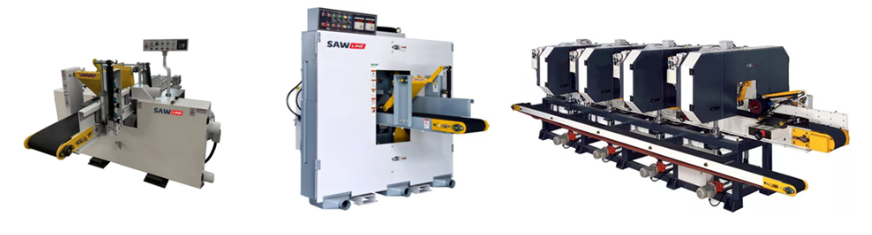

По количеству пильных узлов:

· Одноленточными

· Двухленточными

· Многоленточными (более 2-х узлов)

Самыми популярными являются двухленточные делительные станки, которые применятся практически на каждом погонажном производстве. Одноленточные применяются больше при производстве мебельного щита. Многоленточные (многоголовые) делительные станки на рынке России практически не встречаются. Особую популярность имеют на заводах Восточной Европы

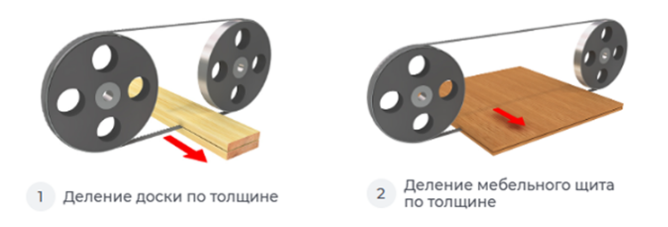

По ширине обрабатываемой заготовки:

· Для погонажных изделий, шириной до 300 мм

· При производстве мебельного щита от 300 мм и выше

По ширине ленточного полотна пилы:

· Узколенточными (< 50 мм)

· Широколенточными (> 50 мм)

Около 70% всех используемых ленточно-делительных станков на рынке России имеют ширину ленты до 50 мм, и на это есть ряд объяснимых причин: такой инструмент легко подготавливать, он не прихотлив и не дорог. Однако при пилении на высокой скорости, твёрдых пород или мороженой древесины может возникать так называемая «волна» - другими словами качество распиловки по пласти будет низким, что может снизить общий объёмный выход, так как придется закладывать большие съёмы на дальнейших операциях.

В последние годы всё больше предприятий переоснащают свои производства выбирая широкую ленту. Применение её позволяет получать качественный пиломатериал работая на высоких скоростях.

По скорости подачи:

· Медленная (0-15 м/мин)

· Стандартная (15-25 м/мин)

· Скоростная (25-45 м/мин)

· Высокоскоростная (>45 м/мин)

На малых скоростях обычно пилят или широкую заготовку, свыше 600 мм или заготовку из твёрдых пород древесины. Например, заготовку шириной 600 мм из бука оптимальней всего будет пилить на скорости 6-8 м/мин

Скорости делительного станка до 25 м/мин хватит для закрытия 80% всех возможных задач функции деления. И именно такие скорости чаще всего встречаются на наших производствах.

Скорость подачи от 25 м/мин применяется в сочетании с использованием широкой ленты и других опций для стабильного пиления заготовки, как правило такие станки используются в погонажных линиях, где скорость четырехстороннего станка свыше 80 м/мин.

По типу подачи:

· Гидравлическая подача

· Электромеханическая подача

Гидравлическая подача является более стабильной, с меньшим количеством рывков, но при этом она более прихотлива к обслуживанию. Электромеханическая подача - проще в эксплуатации, она не перегревается и не требует сезонной замены масла.

По типу прижима заготовки:

· Механический

· Пневматический

Механический прижим (в т.ч. пружинный) применяется в станках эконом сегмента или в ситуациях, когда оборудование используется в неотапливаемых цехах.

Пневматический прижим позволяет повысить скорость пиления заготовки, а также повысить качество конечного продукта, поэтому все требовательные заказчики выбирают именно его.

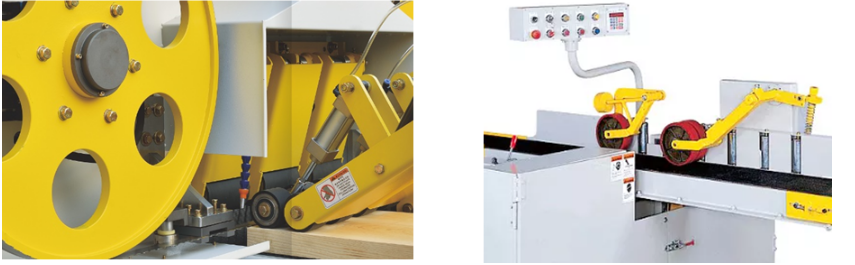

Пневматический прижим Механический прижим

По типу материала конвейера:

· Резина

· Пластинчатый металлический конвейер

В основном, на всех производствах используют резиновый конвейер. Пластинчатый требуется, там где ожидается повышенный износ транспортерной ленты, например если деление происходит на лесопильном участке, но при этом такой тип материала имеет свойства проскальзывания и это плохо влияет на точность и качество распила.

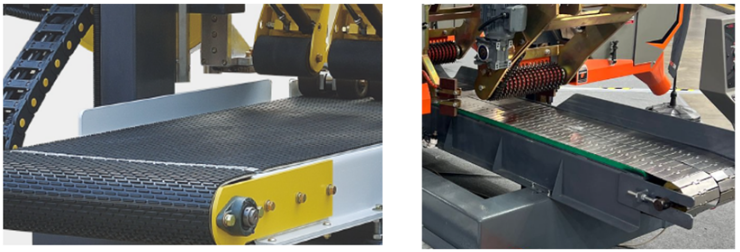

Резиновый конвейер Пластинчатый металлический конвейер

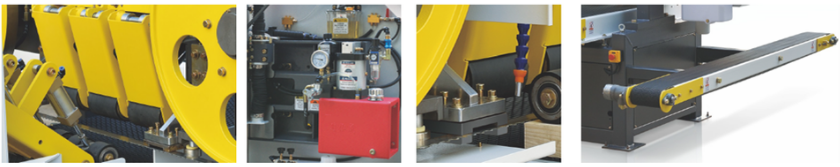

Кроме этого ленточно-делительные станки могут иметь и дополнительные опции:

· Гидравлическое натяжение ленточного полотна

· Электромеханическое перемещение пильного узла на установленный размер (электронная линейка)

· Подача жидкости СОЖ

· Возвратный стол

· Боковые прижимы

опции на ленточно-делительных станках

Как же подобрать для себя идеальный ленточно-делительный станок, при таком разнообразии видов ?

Разбираемся.

При подборе нам необходимо обратить внимание на следующие параметры:

· Какая заготовка на входе (доска/горбыль/брус/мебельный щит и т.д.).

· Какое количество изделий нам нужно получать из доски/щита.

· Какого максимального сечения будет заготовка.

· Производительность. Сколько нужно получать на выходе в м3 или пог/м.

· Порода пиломатериала и его влажность (%).

· Минимальная температура в цехе зимой.

· Будет-ли встраиваться станок в линию или будет стоять отдельно.

· Деление заготовки за один проход или за несколько.

· Какое качество изделия на выходе вы ожидаете.

Каждый из этих факторов влияет на тип подобранного ленточно-делительного станка и его наполнение.

Например, если вам необходимо встроить делительный станок в погонажную линию с четыресторонним станком со скоростью подачи 60 м/мин, у вас отапливаемый цех, заготовка на входе 50 мм, обрабатываются мягкие породы древесины, требуется максимальная автоматизация станка и высокое качество пиления по пласти, то мы предлагаем SAWLINE SL 66.

Ленточно-делительный станок SAWLINE SL-66

Станок уже в базе имеет:

· скорость подачи до 28 м/мин;

· ширину ленточного полотна 34мм;

· пневмоприжим заготовки на входе и выходе из зоны пиления;

· гидравлическое натяжение ленточного полотна;

· электромеханическое перемещение пильных узлов (электронная линейка);

· электромеханическую подачу/

Ленточно-делительные станки SAWLINE серии SL от компании PRIDE (ПРАЙД), могут решать любые поставленные перед ними задачи, от высокоскоростного деления заготовки перед четырехсторонним станком, до получения шпона из пород особой твёрдости.

С каталогом ленточно-делительных станков вы можете ознакомится тут:

Для правильного подбора ленточно-делительного станка обращайтесь в компанию PRIDE (ПРАЙД). Наши специалисты имеют 15 летний опыт работы по подбору, реализации и интеграции ленточно-делительных станков, в производства своих заказчиков. Мы поможем решить любую вашу производственную задачу.
